GD&Tの概要:円形振れ

ASME Y14.5 2009 GD&T規格によると、14の幾何公差は5つのグループに分けられます。 円形振れは「振れ」のカテゴリに属し、サーフェスの円形要素の形状と参照軸との関係を制御するために使用されます。

この記事では、円形振れの定義、その記号、測定方法、および総振れとの違いを紹介します。

円形振れの定義と記号

円形振れ(「振れ」と呼ばれることが多い)は、参照軸の円形プロファイルの2D測定です。 真円度と同じように、円形の断面が理想的な円にどの程度適合しているかをチェックします。

円形振れ記号

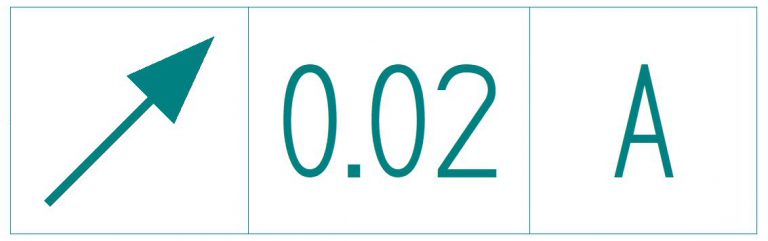

振れ記号は北東を指す斜めの矢印です(↗)。 これは、機能の振れを測定する方法への参照です。 ダイヤルゲージまたはハイトゲージを使用して振れを測定し、記号が実際にダイヤルゲージのポインターを表すようにします。

ラウンド振れ公差域

公差域は、2D平面の外輪と内輪の間にあります。 中央の円は、シャフトの実際の直径を表しています。

GD&Tでは、振れ公差を使用して、軸に対する円形パーツフィーチャーの位置を制御します。 振れは通常、ドリルビット、セグメント化されたシャフト、工作機械のコンポーネントなど、一緒に組み立てる必要のある円形断面の部品に適用されます。 振れは、2つの部品の軸オフセットを制限して、2つの部品が均等に回転および摩耗できるようにするのに役立ちます。

振れ公差の例を以下に示します。

ラウンド振れ公差域

ターゲットが基準軸上で1回回転する場合、シリンダー表面の半径方向の振れ(矢印で示されている)は、基準軸に垂直な測定面で0.03mmを超えてはなりません。

円形と円形の振れの違い:

検査プロセスは、循環検査に似ています。 ただし、円形と円形の振れの違いは、円形の基準軸がないことです。 ただし、円形振れ軸には必要です。

円形振れの測定

円形振れの測定は、シリンダー操作の典型的なプロセスです。 パーツはV字型のブロックに配置され、軸を中心に回転できるようになっています。また、許容範囲内の円形位置で一定の高さを維持するダイヤルゲージの全体的な動きを測定できます。

振れは、単純な高さまたはダイヤルゲージを使用して測定されます。 データム軸に沿ってVブロックまたはスピンドルを使用してパーツを固定します。 次に、ダイヤルゲージのピンが円形フィーチャーに設定され、ダイヤルがゼロに設定されます。

次に、CNC機械加工部品をスピンドルに沿って回転させ、測定値を記録します。 ハイトゲージの合計変動は、機能制御フレームの許容限界を超えてはなりません。

軸に平行、角度、または垂直なサーフェスの振れを測定できます。 いずれの場合も、ハイトゲージは表面に対して垂直に保持します。 いずれの場合も、ハイトゲージピンの方向に2次元の公差域が作成されます。 次に、必要な数の断面積がテストされます。

データム軸に垂直なサーフェスの場合、このコールアウトを使用するときは、真円度ではなく平坦度をテストしています。

傾斜面に使用する場合は、基本角度を忘れずに指定する必要があります。これにより、高さゲージを面に対して正確に垂直に設定できます。 (https://fractory.com/circular-runout-explainedからのソース)

トータルランアウト

GD&Tでは、総振れは、フィーチャの真直度、プロファイル、角度、およびその他の幾何学的変化を制御する複雑な公差です。 総振れは、単一の円形要素ではなく、表面全体に同時に適用されるため、総振れは振れとは異なります。

総振れ

円筒部分が基準軸に沿って回転するとき、半径方向の円筒面の総振れ(表示矢印で示される)は、円筒面のどの点でも0.03mmを超えてはなりません。

トータルランアウトを選択するタイミング

円形の振れは、3つの部分を効果的に制御できます。 パーツに次の3つの機能のいずれかがある場合は、完全振れ制御を使用するか、より適切な方法を選択します。

アスペクト比の高い金属部品

金属パイプなど、このプロファイルを持つ部品は、簡単に所定の位置に固定し、回転させてプロファイルを確認できます。

正確な検査のために自由度(DoF)を制限するには、十分な長さが不可欠です。 これは、殴打の最も効果的な理想的な部分です。

小径で垂直面の部品

パーツの長さが短く、直径が小さいが、垂直面(フランジなど)が取り付けられている場合、円形の振れはパーツの精度を確認するのに役立ちます。

互いに分離された複数の小径部品

そのような部品の例は、同心円状の減速機です。 このような部品では、部品の端に複数の短い直径があります。 1つのデータムをメインデータムとして使用し、もう1つのデータムを補助データムとして使用する代わりに、2つのデータム軸を組み合わせてメインデータムとして使用します。

円形振れと総振れ

簡単に言えば、総振れは円形振れの3D相当に等しくなります。 円形の振れは曲面(2D)の周りに円形の公差域を形成し、全体の振れは円筒形の領域を形成します。

断面に公差限界を設定することに加えて、総振れはそれを円筒面全体に沿って配置し、検討中のフィーチャーのすべての断面を同時に制御します。 したがって、軸方向の変化と断面の変化が考慮されます。

総振れは、円形振れよりも多くの機能を制御するのに役立ちます。 次のような表面特性を制御できます。

円、同心性、真直度、円筒度、テーパー、平行角、角度、垂直性、輪郭。
