AラインGD&T概要

どの部品も平面とサーフェスで構成されています。 表面形状誤差の測定と評価も製品検査における重要な内容である。 機械製造業では、輪郭指数は誤差を評価するために使用される。

この文書では、プロファイルグループに属する線公差プロファイルとサーフェスプロファイルを表示します。 線の輪郭は非常に一般的で、複雑な形状の部品を作るのに役立ちます。ラインプロファイルGD&Tシンボルのシンボル、定義、公差帯、および注意事項について説明します。

線プロファイル記号

GD&Tにおける生産ラインの輪郭は何ですか。

線公差のプロファイルは、線形/曲線特性または指定された範囲内の表面断面を定義し、制御する2次元GD&Tサイズです。 フィーチャーの形式、位置、方向、サイズを制御するために使用できます。 この寸法はサーフェスにのみ使用でき、中心軸や平面の配置には使用できません。

線の輪郭寸法

線プロファイル寸法は、一般に複雑なカーブの場合に使用されます。 これらの曲線は、単純または高度な代数曲線であってもよい。 サーフェス上で呼び出すと、部品上の半径のようになります。線の輪郭は、断面と実際の曲げ半径の変化の程度を指定します。 直線の輪郭は、サーフェス上の任意の点で断面を切り取り、輪郭のいずれかの側に公差帯を設定します。

線形プロファイルは通常、異なる断面を持つ部品、または部品の機能に重要な特定の断面に適用されます。

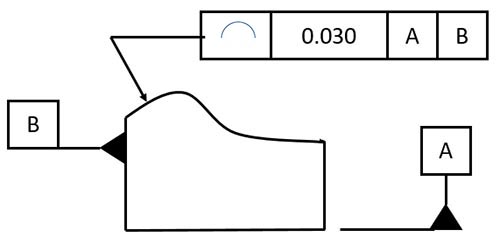

線の輪郭寸法

線輪郭公差のマークと公差帯の意味

線形輪郭公差帯線形輪郭公差曲線の理想的な位置の真の輪郭を作成します。 実際のカーブは、実際の輪郭に基づいて評価されます。

公差帯は2つの平行線で構成され、どちらの方向においても真の輪郭に従う。

2つの平行カーブ間の距離は許容範囲の限界です。 実際のカーブ上の各点は、承認のために公差帯の2本の線の間にある必要があります。 許容差帯の適用は、図面上で指定できます。 公差帯は基準によって参照されてもよいし、基準によって参照されなくてもよい。

・基準要求なし

公差帯は直径が公差値tの一連の円の2本の包絡線の間の領域であり、各円の中心は理想輪郭線上に位置している。

・基準要求あり

公差帯は、公差値tに等しい直径を有する一連の円の2つの包絡によって規定された領域であり、その中心は基準面aと基準面Bによって決定された測定特徴の理論的に正確な幾何形状上にある。

メモ:線輪郭公差に基準要件がない場合は形状公差、基準要件がある場合は位置公差です。

他のGD&Tシンボルとの関係:

直線プロファイルとサーフェスプロファイル

表面公差の輪郭は線の輪郭と最も密接に関連している。 実際には、線輪郭公差の3 D等価値です。 線の輪郭は単一の断面または他の線形フィーチャー上の単一の線要素を制御し、サーフェスの輪郭は隣接する断面の変化を考慮してサーフェス全体を制御します。

ラインの輪郭は、フィーチャが同時に複数の軸で湾曲している場合など、高度なサーフェスに使用されます。 線の輪郭の一般的な用途の1つは、自動車カバーや航空機の翼などの表面を比較することです。 航空機の翼の場合、各断面は異なる外形形状を有する必要があり、各位置で外形公差が満たされるように複数回測定する必要がある。 これらのサーフェスでは、線の輪郭またはサーフェスの輪郭を呼び出すことができます。

線の輪郭は、サーフェスの輪郭とともに使用されることがあります。 これらの場合、線プロファイル公差は表面公差よりも厳しくなります。 これにより、輪郭が輪郭に沿っている特定の断面が真実のままであることを保証し、部品の各断面が一緒に比較されるときにより広い許容範囲内にあることを保証します。

直線プロファイルと直線度/円度公差

直線度と円度は、それぞれ直線と円を制御するために使用されます。 測定と制御が容易で、簡単な測定機器で行うことができます。 直線と円に加えて、直線の輪郭は高度に複雑な曲線を効果的に制御することができます。

また、直線度と円度の公差は形状を制御することしかできませんが、線の輪郭は特徴の形状、位置、方向、大きさを制御することができます。
