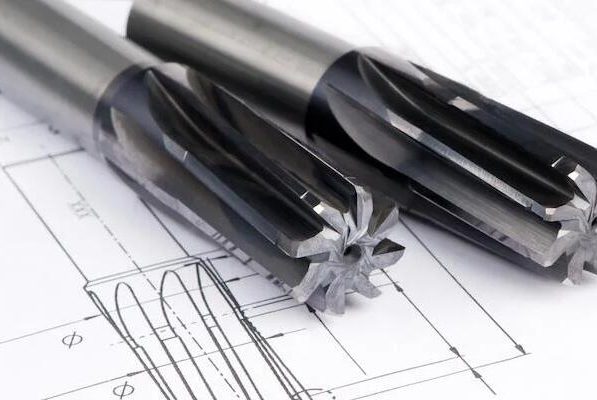

При сверлении отверстий в деталях для резки обычно используется сверло. Однако сверла не могут выполнять отверстия точного размера, поскольку их основная функция заключается в быстром удалении большого количества материала. Напротив, расширители используются для увеличения существующих отверстий для сверления до точных размеров со строгими допусками. Развертки предназначены только для удаления небольших объемов материала и являются вращающимися прецизионная обработка инструменты с прямыми или спиральными кромками, используемые для расширения или ремонта отверстий. Из-за небольшого объема резания требования к точности обработки у них обычно выше, чем у сверлильных долот. Для работы им можно управлять вручную или установить на сверлильный станок.
Развертки могут быть изготовлены из HSS (быстрорежущей стали), твердосплавной и высоколегированной стали. Расширение отверстий считается процессом прецизионной механической обработки
Различные типы расширителей
Доступны различные расширители, каждый из которых имеет свой оптимальный вариант использования. Ниже перечислены некоторые из наиболее распространенных типов расширителей:
Расширители для раковин:
Расширители корпуса обычно имеют полую цилиндрическую геометрию и прямые канавки и используются на станках с ЧПУ и ручных станках. Они особенно эффективны при увеличении за один проход и прецизионной обработке отверстий, ускоряя процесс обработки. Также использовались спиральные канавки и витые углубления. Внутренний диаметр расширителя подходит для установки на шпиндель. По сравнению со стандартными развертками быстрая замена выгодна для корпусных разверток, поскольку требуется заменить только лезвие, без необходимости заменять всю рукоятку. Благодаря канавке в задней части расширителя он может предотвращать вращение в процессе развертывания, позволяя выступу входить в зацепление со шпинделем.
Ручные развертки:
Ручная развертка предназначена для использования вручную без помощи станка, поэтому она не подходит для станков с ЧПУ. Задний конец рукоятки расширителя имеет квадратную форму, поэтому его можно зацепить с помощью разводного ключа или гаечного ключа-шуруповерта. Передняя часть расширителя слегка сужена, что позволяет ему самостоятельно выравниваться в отверстии, что облегчает его использование.
Расширитель колец
Расширитель этого типа обычно имеет несколько режущих долот, соединенных с периферией кольца, аналогично торцевой фрезе. Круговые развертки используются на высоких скоростях и в основном используются для отверстий большего диаметра. Ограниченное расширение является ключевой конструктивной особенностью большинства кольцевых расширителей, которая ограничивает износ инструмента, повышает точность и продлевает срок службы.
Прижимной расширитель
Эти развертки используются наиболее часто и имеют прямой хвостовик или конус Морзе. Патронный расширитель иногда также называют механическим расширителем. Канавки на расширителе патрона могут быть прямыми или спиральными. Эти развертки обычно устанавливаются на станках с ЧПУ или ручных сверлильных станках, токарных станках, фрезерных станках или патронах, отсюда и их названия. Кончик расширителя обычно имеет фаску под углом 45 градусов. Расширитель патрона используется для увеличения размера существующих сверлильных отверстий, придания им более точных размеров и более строгих допусков.
Расширительная развертка
Конструктивное назначение расширителя состоит в том, чтобы увеличить его диаметр путем вращения винта, а затем переместить режущую кромку радиально наружу. Это удлинение позволяет компенсировать износ инструмента и точно регулировать различные отверстия. Модульная конструкция этих разверток не такая прочная, как у стандартных, и позволяет удалять лишь относительно небольшое количество материала.
Расширитель для сверления
Расширитель бурового долота, также известный как ример, позволяет выполнять сверление и развертку за одну операцию, тем самым экономя время. Расширяющее сверло наиболее подходит для сверления сквозных отверстий. Следует отметить, что если требуются очень точные отверстия, то лучше всего использовать отдельную операцию сверления с расширением. Однако, если требования к точности не слишком строгие, этот тип расширителя может сэкономить затраты и упростить процесс обработки.
Как заделать отверстие
Расширение отверстия — это многоступенчатый процесс, начинающийся со сверления.
Размер сверла должен быть немного меньше требуемого диаметра для развертывания — в большинстве случаев он должен быть на 2-4% меньше.
На стандартной диаграмме развертки отображается необходимый размер сверла для заданного диаметра развертки. После просверливания отверстие можно расширить.
При использовании станка для расширения отверстий, пожалуйста, убедитесь, что расширитель полностью выровнен по отверстию.
Если это ручная развертка, обязательно используйте расширитель с заостренной передней кромкой, чтобы выровнять инструмент.
Если расширитель имеет спиральные канавки, убедитесь, что направление вращения расширителя правильное.
Использование расширителя в противоположном направлении приведет к затуплению лезвия.
Применение расширителей:
Достижение точных допусков:
Расширители незаменимы, когда требуются точные диаметры отверстий и жесткие допуски. Они помогают добиться желаемой подгонки и отделки критически важных компонентов.
Улучшение качества поверхности:
Режущее действие расширителей способствует получению более гладкой поверхности внутри обработанного отверстия. Это имеет решающее значение в тех случаях, когда снижение трения или улучшение эстетики имеют первостепенное значение.
Выравнивание и прямолинейность отверстий:
Расширители помогают обеспечить выравнивание и прямолинейность просверленных отверстий. Это особенно важно в приложениях, где компоненты должны идеально сочетаться друг с другом.
Серийное производство:
В сценариях массового производства машинные развертки превосходно обеспечивают стабильные результаты. Они способствуют повышению эффективности производственного процесса и обеспечивают однородность большого объема обрабатываемых деталей.
Проблемы и передовой опыт:
Правильные скорости и подачи:
Для эффективной работы расширителей требуются определенные скорости резания и подачи. Важно понимать, какой материал подвергается механической обработке, и соблюдать рекомендуемые скорости и подачи.
Регулярный осмотр и техническое обслуживание:
Регулярный осмотр и техническое обслуживание расширителей имеют решающее значение для обеспечения оптимальной производительности. Затупленные или поврежденные режущие кромки могут ухудшить качество обработанных отверстий.
Охлаждающая жидкость и смазка:
Во время операций развертывания необходимо использовать соответствующую охлаждающую жидкость или смазку. Это помогает отводить тепло, продлевает срок службы инструмента и обеспечивает качество обрабатываемой поверхности.
В сложном танце механической обработки развертки занимают центральное место в стремлении к совершенству. Будь то мелкомасштабные операции, требующие ручной точности, или крупномасштабное производство, требующее эффективности, правильный выбор расширителя и внедрение передовых методов способствуют безупречному качеству обрабатываемых деталей.
