CNC機械加工の見積もりを要求するために準備する5つのこと

1種類の機械式CNC部品を注文する必要がある場合は、複数のサプライヤーからの製品見積もりが必要であり、プロジェクトを開始するのに最適なものを選択します。 決定は、CNC機械加工コスト、納期、納期、品質の影響を受ける可能性があります。

正確な見積もりを確実に得るために、製造業者は、期待する部品を正確に製造し、正確な見積もりを提供できるようにするための情報を必要とします。

見積りを依頼する際は、製造パートナーの価格を迅速かつ確実かつ正確に見積もるために、以下の5つをご用意ください。

1.設計図

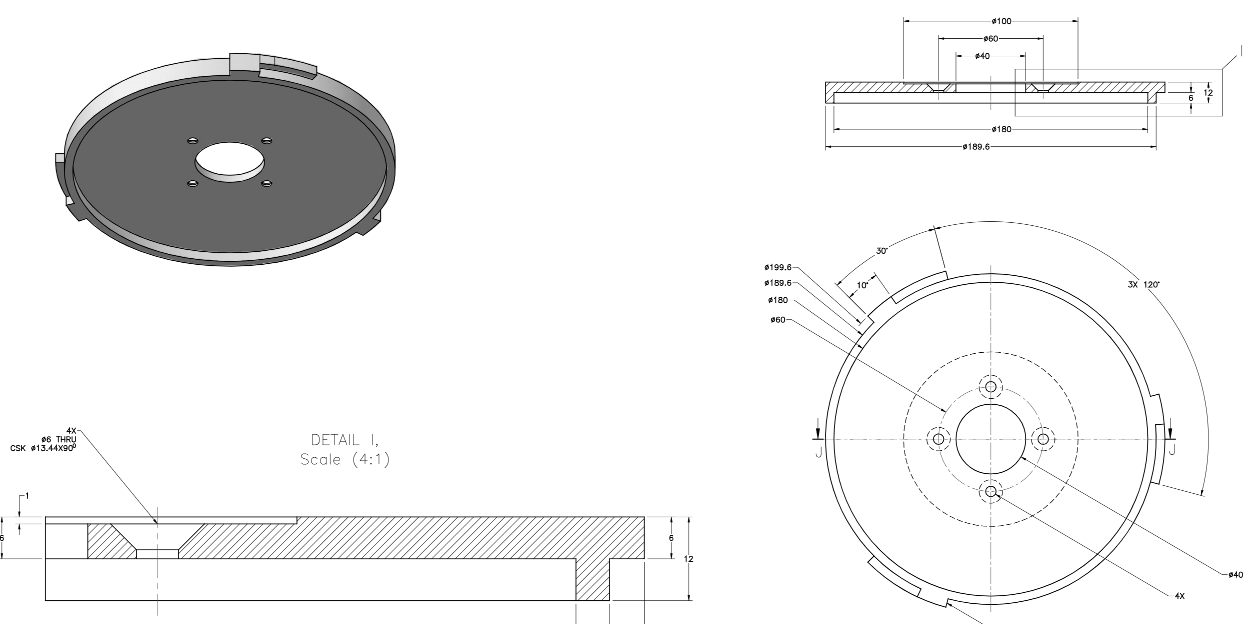

機械加工部品図

一般的な見積もりとして、関連するドキュメントが不可欠です。 これは、製品定義、納品要件などの明確な要件を識別するために使用されます。 CNC機械加工サービスでは、製品設計がCNC見積もりの基礎となります。 CNC機械加工部品は通常、高い精度と精度を備えています。 正確な形状とサイズの最終部品を製造するには、2Dと3Dの設計図を同時に提出してください。

2Dエンジニアリング図面では、製品の寸法(長さ、幅、直径)、公差、表面テクスチャなどの処理する機能を指定できます。3DCAD設計は、主に、CNCマシンの移動と操作をガイドするプログラミング言語(Gコード)を構築するために必要です。 CNC機械加工を必要としないプロジェクト(真空鋳造など)の場合でも、3DCADファイルを用意して原材料の消費量と部品の重量を見積もると便利です。

一般的な精密部品図面:構造図、材料の選択、寸法、プロセス要件(熱処理、表面処理を含む)高精度要件のある機械部品図面:上記に加えて、追加の寸法公差、幾何公差、およびはめあいが必要になる場合があります。 特別なプロセス要件など。

SANS Machiningでは、.pdf形式の2Dエンジニアリング図面を準備し、.stl、.igs、または.step形式の3DCADファイルを受け入れるのが最善です。

2.素材

機械加工材料

完成した機械加工部品の材料は、総コストを決定する重要な要素です。 多くの種類の金属やプラスチックを使用して、ラピッドプロトタイピングや製造部品を製造できます。 それぞれに固有の機械的および物理的特性があり、必要なパフォーマンスを実現するのに役立ちます。 材料価格はCNC機械加工会社によって決定されていません。 CNC製造とラピッドプロトタイピングに利用できる多くの材料があります。 SANSでは、真ちゅう、銅、青銅、鋼、ステンレス鋼、アルミニウム、チタン、合金、ナイロン、PVC、ABS、PC、PEEK、POMなどのさまざまな金属およびプラスチック材料を提供しています。

材料の選択は、その機械的特性、特性、加工技術、および目的によって異なります。 使用したい物件や製品の性能を教えていただければ、より正確な見積りを提供することができ、見積りをより正確にするために、材料費を使用した関連処理を検討することができます。

3.数量

数量や生産量も重要です。 これにより、納期と総費用が変わります。 ご存知のように、ラピッドプロトタイピングは個々の部品のテストと開発に適しています。 CNC機械加工は、少量/中量/大量生産に最適です。 必要な部品の数を記録することで、見積もりと納期をより明確にすることができます。 部品の数が異なれば、製造プロセスも異なります。 したがって、見積プロセスの開始時に数量をよく知ることが最善です。

4.製品の外観

パーツの外観は、色、表面仕上げ、その他のテキストなど、CADデザインで指定されていない場合があります。 明確な情報はグラフィックやファイルに記録できますが、主観的な詳細についてはサプライヤーに問い合わせることをお勧めします。 最も正確な製品を入手するために、いくつかの技術ツールを使用できます。 外観を変更したり、特定の外観を取得したりする場合は、プロセスや操作を変えると、パーツの外側に異なる表面仕上げが残り、粗さ、色調などの要件が提示されます。

A)色

適切な色は、製品の革新を成功させるために非常に重要です。 ただし、色は主観的なものである可能性があるため、この情報をサプライヤーに明確に伝える必要があります。

色の選択

B)表面仕上げ

どの製造プロセスを使用しても、最終的な表面仕上げは部品に残ります。 ただし、これは希望する効果ではない場合があります。
したがって、可能な限り、既知の表面仕上げ基準を参照してゲージまたはテンプレートを使用して、目的の仕上げを指定することをお勧めします。 アプリケーションにとって平坦性が重要な場合は、Ra値を指定します(わかっている場合)。 必要に応じて、ご提供いただいたサンプルの質感や平坦度を測定いたします。

5.アプリケーション

機械加工部品のターゲットアプリケーションまたは使用は、最適な製造プロセスと原材料を選択するのに役立ちます。 製品設計もアプリケーション領域に基づいています。 たとえば、一部のアプリケーションでは硬い材料が必要ですが、他の製品では極端な温度に耐える必要があります。 原則として、情報が詳細であるほど、正確な見積もりを提供する方が有利ですが、すべての情報が必要なわけではありません。 時間を節約するために必要なすべての詳細を一度に準備します。これは、最適な材料と製造プロセスを提案するのに役立つだけでなく、さまざまな業界向けに数千の製品を製造した経験に基づいて、設計の改善に関する洞察を提供します。

関連記事:適切なCNC機械加工サービスを選択する方法は?

通常、SANSがカスタムCNC機械加工部品を作成するには、7〜15日かかり、最速のサンプル処理には1日しかかかりません。 12〜48時間以内に詳細な見積もりを提供することを目指しています。 あなたのデザインや図面をすぐに私たちに送って、すぐに無料見積もりを入手してください。
